虛擬網絡工具配置說明

注意：

1、在使用虛擬網絡工具前，需保證EG20網關可以連接到EMCP云平臺，并且設備已經綁定在對應的賬號下，同時固件版本為v1.6.6以上。如果不是，點擊固件版本處的更新，如下圖所示。

2、確保PLC網口與EG20網關的LAN已連接。

3、保持EG20為在線狀態，使用虛擬網絡工具過程中不要斷電。

4、有些電腦系統安全性設置較高，可能屏蔽網線通訊，建議將電腦的防火墻關閉或者安全等級調整到。

5、虛擬網絡工具連接成功模式下，不支持網關進行讀寫、升級、創建編輯刪除(驅動、變量、報表）、恢復出廠、導入變量、復制設備、同步配置等操作，僅支持網關重啟操作。當斷開虛擬網絡工具連接后，上述操作會恢復正常。

6、建議使用4G時，信號強度保持在70%以上。

備注：信號強度70%以上可以穩定運行，50%-70%能夠連接成功但是下載程序時可能報錯失敗，50%以下不建議進行下載操作。

第一步：使用管理員身份打開【虛擬網絡工具】并輸入已綁定該EG設備的賬號密碼（賬號密碼與EMCP云平臺賬號密碼通用）。注意：此賬號需要有后臺權限并且有EG網關管理的權限。

第二步：登錄成功后，在需要進行遠程下載的設備后方點擊【創建連接】，如下圖：

第三步：彈出配置通訊口，此處選擇的是網關的通訊口，下拉框中選擇【LAN】，再點擊后面的【配置】：

第四步：在“配置下載接口”彈窗中選擇“手動設置IP”，此處設置的是網關LAN口的IP，配置好后點擊【保存】，在彈出界面點擊【確認】。成功后點擊【下一步】。

此步驟中需要將手動設置的IP地址與將要進行下載的PLC設置為同一網段。子網掩碼根據IP地址正確填寫。一般此處的子網掩碼為255.255.255.0。例如，PLC的IP地址為192.168.2.20，此處的IP地址可以設置為192.168.2.100。

第五步：填寫要連接的下位機的信息。

根據自己的需求，配置好后，點擊開始創建即可。

※【IP地址過濾】功能說明：

此功能需要網關配合，需要將網關升級到2.4.X版本以上。

選擇【開啟】，即需要填寫下位機的IP地址，此時本地虛擬網卡會根據填寫的IP地址自動生成一個IP地址，默認即可。網關只會搜索該地址下的設備進行連接。

選擇【關閉】，此時不能填寫目標IP地址，本地虛擬網卡地址需要手動填寫，填寫和下位機同一網段的任一地址即可，網關會根據設置的地址自動搜索該網段內所有IP地址，即可在下位機軟件中實現搜索IP地址的功能。

第六步：彈出連接已成功建立，說明網關與虛擬網絡工具已經建立連接，此時可以打開下位機軟件，對下位機進行程序下載上傳等操作。

第七步：當【虛擬網絡工具】顯示“連接已成功建立”后，不要關閉工具，此時需要保證網關在線，不要斷電。此時可以打開下位機編程軟件對下位機進行操作。

當建立成功并有數據通訊時，可以看到遠程工具界面中的箭頭在流動。

二.       VNC連接MCGS觸摸屏

觸摸屏型號為TPC7022Nt。此觸摸屏有VNC功能。

第一步：進入觸摸屏本地配置界面，查看并設置觸摸屏的IP地址和VNC設置。

觸摸屏的IP地址為192.168.2.10。

第二步：電腦安裝配置VNC軟件，以vncviewer軟件為例。

新建工程：

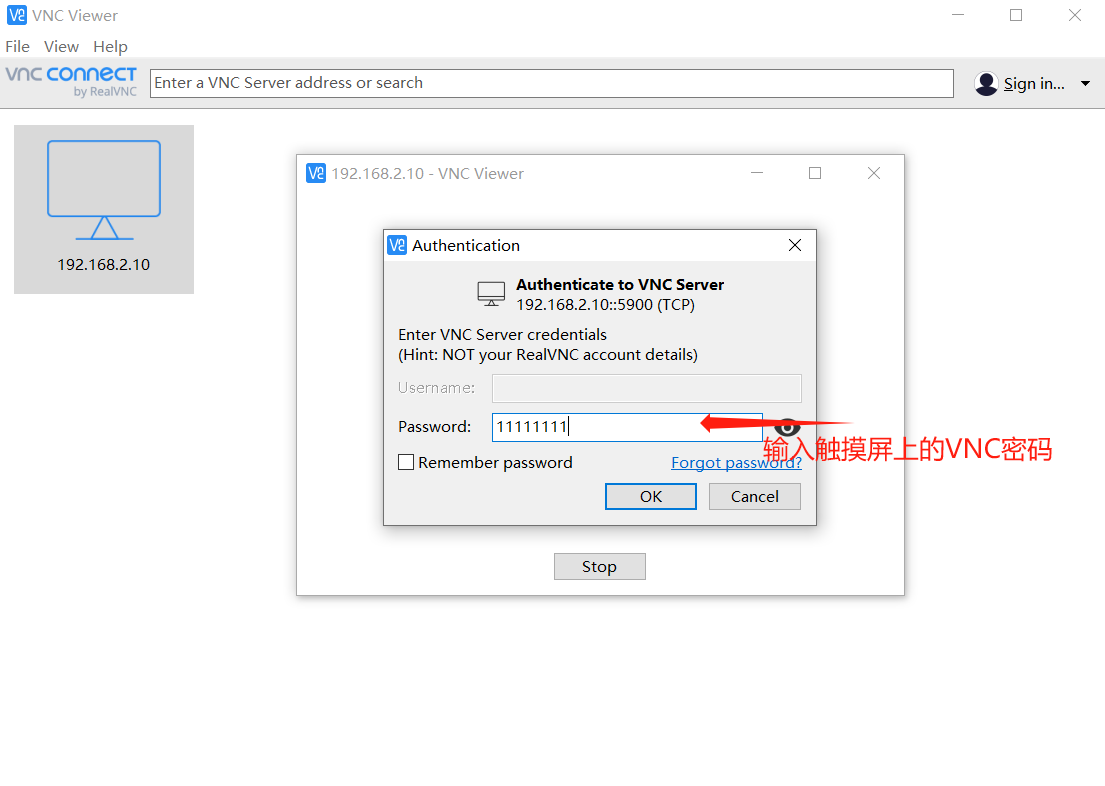

第三步：建立連接

成功后就可以打開觸摸屏畫面并進行點擊，觸摸屏?xí)絼?dòng)作。
