隨著智能技術的不斷進步，會議終端設備正朝著更加智能化的方向發展。這一趨勢在家庭和辦公場所尤為明顯，人們追求更智能的會議終端，以提升會議的效率和用戶體驗。智能語音功能已經廣泛應用于會議音頻設備中，其中較為有名的應用之一是語音助手。自從蘋果推出SIRI以來，智能語音互動應用得到了迅猛發展。

為滿足這一趨勢，瑞昱半導體（Realtek）推出了智能語音服務解決方案，基于語音輸入實現了新一代的互動模式，用戶只需通過說話就可以獲得所需的結果。該解決方案采用了ALC5679/80系列芯片，并配備了揚興科技YSO110TR 24.576MHz的有源晶振和YST310S 32.768KHz的表晶，該方案為市場上性.價比較.高的智能語音服務解決方案之一。

【方案優勢】
1．體積小、功耗低、高效能、整合Wi-Fi功能的微型處理器Ameba系列產品。
2．結合第三代音效處理編譯碼芯片ALC5679/80系列。
3．內建四種音效處理DSP（回音消除、盲訊號分離、遠距離拾音、噪聲抑制），有助提升音質。
4．有配套的語音算法，也有配和第三方語音喚醒算法（wake-on-voice），提供優美的聲音處理效能。

【產品實體圖】-會議音頻終端

會議音頻終端外觀

會議音頻終端電路板

【方案框圖及解析】

1.聲卡方案組合

聲卡芯片方案是按照需求來選擇的，瑞昱聲卡芯片高度整合多麥克風語音處理方案輕易升級各種產品與應用實現語音控制、語音互動或語音喚醒功能。

ALC5680：免持(0m~ 3m)應用之雙麥克風處理解決方案
ALC5521：遠距(5m~ 7m)應用之多麥克風處理解決方案

2.采集陣列

這里的采集陣列實際上為麥克風陣列，是由一定數目的麥克風組成，對聲場的空間特性進行采樣并濾波的系統。

目前常用的麥克風陣列可以按布局形狀分為：線性陣列，平面陣列，以及立體陣列。

AD轉換流程

3. ADC模塊及MCU模塊

ADC和MCU模塊是組合在一起的一顆單片機芯片，主要是把經過放大的模擬信號轉化成數字信號，主要經過四個步驟：采樣、保持、量化、編碼，經過處理后的信號，才能轉化為符合音頻解碼規則的數字電信號。使用揚興科技晶振YST310S 32.768KHz，15次分頻后就是1HZ,周期為1S，這樣就可以為分頻計數器提供精確的與低功耗的實基信號，如圖實際頻率偏移為17ppm，頻差偏移根據芯片要求，一般在±50PPM以內。

YST310S 32.768KHZ的實際頻偏

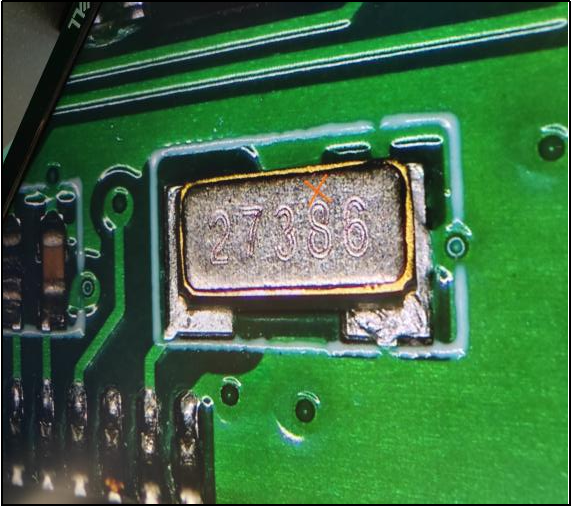

YST310S 32.768KHZ實物圖

4. 聲卡芯片

數字信號是按特定的編碼規則組成的信號，需要專門的解碼芯片去處理,最后轉化成人們熟悉的聲音，此時為了保持音頻同步的問題，選擇在聲卡芯片外置一顆揚興科技有源晶振YSO110TR 24.576MHZ，語音數據分左右聲道數據，LRCK(采樣時鐘)的時鐘一般有16KHZ、32KHZ、48KHZ;系統的主時鐘MCLK(過采樣時鐘)根據采樣頻率一般為采樣頻率的128、256、512倍，為了分頻方便許多聲卡芯片選擇24.576MHZ的晶振。為了實時的音頻輸出，聲卡要求主頻的頻率偏移一般都在±30PPM以內，樣機上揚興晶振的輸出頻率偏移為-5.2PPM，非常符合芯片設計需求。

YSO110TR 24.576MHZ的實際頻率

YSO110TR 24.576MHZ實物圖
