      電纜故障測試系統信號發生器連接方法之直連法

      2020年03月10日 13:04:29人氣:2689來源:揚州嘉寶電氣有限公司

        電纜故障測試系統信號發生器連接方法之直連法

        直連法是將信號發生器的輸出線直接接到金屬管線上,并將信號直接注入。直連法適用于:自來水管道、燃?xì)夤艿馈⑼ㄐ烹娎|、電力電纜、陰極保護管道測試點或其它接入點,以及有長線特征的連續性金屬結構等。

        信號發生器發出的電流經過管線,在其接地點流入大地,或通過管線和大地之間的分布電容流入大地,后返回發射機。管線上的電流會產生電磁場輻射,接收機通過接收磁場進行管線探測。

        相比于其他方法,直連法能夠得到大的發射電流,所以在條件允許的情況下,應盡量采用直連法。

        1、直連輸出線纜連接

        將信號發生器直連輸出線纜一端的5芯紅色航空插頭插入發射機的輸出插座。

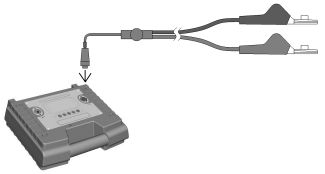

      2-1-1 直連法附件連接

        2、直連接線

        將紅色鱷魚夾和管道露出的金屬部分(如閥門等)連接,黑色鱷魚夾和打入大地(土壤)的接地釬連接,如果接地線不夠長,則使用延長線續接。

      圖2-1-2 直連法接線

        電纜故障測試系統信號發生器連接注意事項:

        接地釬位置的選擇:為保證探測效果,接地釬應與管線距離5m以上,而且黑色接地導線應盡量和管線方向垂直。

        不要將黑色接地夾連接到自來水管或其他管線上,否則會使這些管線上也會有發射信號,從而干擾目標管線的正常探測。

        接地釬和目標管線之間不應有其他管線,否則這些管線上也會感應到發射信號,從而產生干擾??稍诖蚪拥剽F之前用無源探測的方法進行檢查。

        確保良好連接:如果管線連接處有絕緣漆或銹蝕嚴重,需要先將其清理干凈,確保紅色鱷魚夾直接和管線的金屬部分連接。

        管線不同分段之間或管件和管道之間可能是絕緣的,如果絕緣則不能使用直連法,或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法:確認接線正確后,打開發射機觀察輸出電流,如果電流過小,以至于無法正常探測,則有可能是管道絕緣。
