CZ400霍爾式轉速傳感器

概述

CZ400霍爾式轉速傳感器是根據霍爾元件感應導磁體上凸起的齒或是凹下的槽，并轉變成一個交變電壓信號，經內部精密電路的處理輸出良好的方波脈沖信號實現轉速測量?？捎糜跈z測各類旋轉機械的轉速。

應用領域

CZ400霍爾式轉速傳感器可廣泛使用于電力、冶金、石化和造紙行業的大型旋轉機械（如汽輪機、壓縮機、電機、風機、泵等）的轉速及零轉速的測量。

同時在工件加工轉速監控、鋼管涂裝轉速監控以及齒輪轉速測量等領域也得到廣泛應用。

特點

1.    輸出信號強

2.    抗干擾能力強

3.    非接觸測量

4.    工作范圍寬（可測量低轉速）

5.    可在煙霧、油氣、水霧等惡劣環境中使用

技術參數

工作電源：5～30VDC

功耗電流：≤35mA

測量范圍：0～20kHz（例如：30齒，相當于0～40000轉/分鐘）

輸出信號：方波（高電平：供電電壓；低電平：< 300mV）如下圖：

輸出方式：NPN輸出

負載能力：±20mA （大）

工作溫度：－30℃～80℃；－20℃～250℃（特殊定做）

安裝間隙：0.5～3mm

重    量：約120
接線說明
  CZ400為三線制轉速傳感器（+24V 、OUT 、COM ）

紅線：接電源

黃線：脈沖輸出

黑線：接地
安裝示意圖

轉速傳感器安裝時，將傳感器對準齒輪安裝間隙在0.5～3mm內，固定傳感器即可。

被測齒輪：

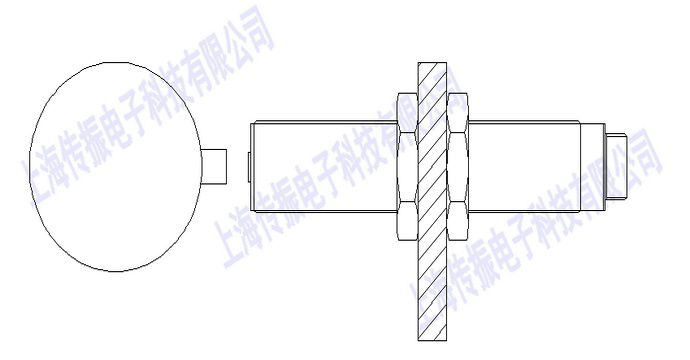

  被測凸點：

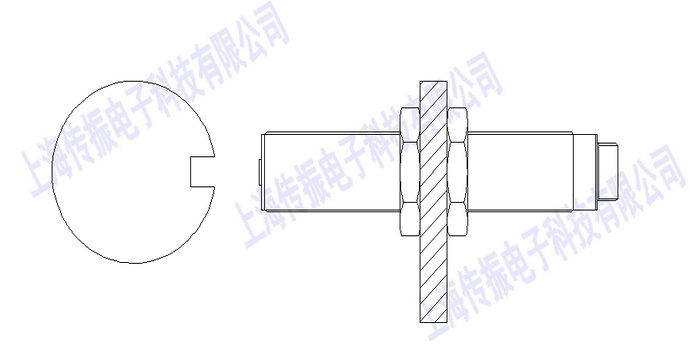

  被測凹點：

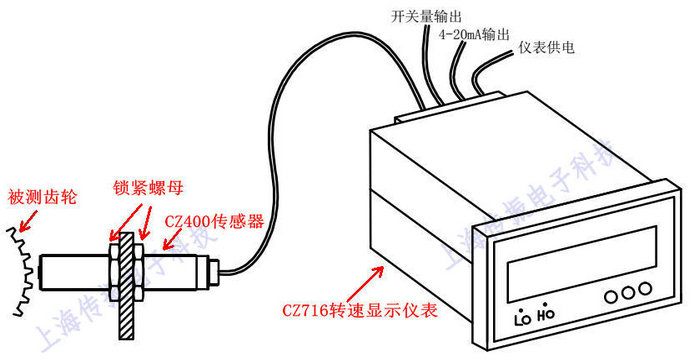

配套我公司轉速顯示儀表CZ716轉速顯示表：接線如下圖



選型指南

CZ400 - A□□□ - B□□ - C□□

常規訂貨電纜長為2.5米。

注：如需兩線制無源轉速傳感器，請查看CZ300磁電式轉速傳感器。
