CZ500正反轉速傳感器

概述

CZ500正反轉速傳感器是一款由雙路霍爾元件和處理電路構成的，可以輸出兩路具有90度相位差的方波脈沖信號。不僅可以測量旋轉機械齒輪的轉速，而且還可以判別齒輪的正反轉。具有響應靈敏、頻率范圍寬、抗干擾強等特點

應用領域

CZ500正反轉速傳感器可廣泛使用于電力、冶金、石化和造紙行業的大型旋轉機械（如汽輪機、壓縮機、電機、風機、泵等） 裝置的正反轉速測量與保護。

技術參數

工作電源：12～30Vdc

測量范圍：0～20kHz（60齒）

輸出信號：兩路方波信號（高電平：電源電壓；低電平：< 0.3V）

輸出方式：雙通道（PNP輸出）

負載能力：±20mA （大）

功耗電流：≤35mA

工作溫度：－20℃～80℃；－30℃～250℃（特殊定做）

安裝間隙：0.5～3mm

重    量：約120

齒輪要求：測速齒輪模數≥2（漸開線齒輪）

被測體應為導磁體，上有齒或凹槽

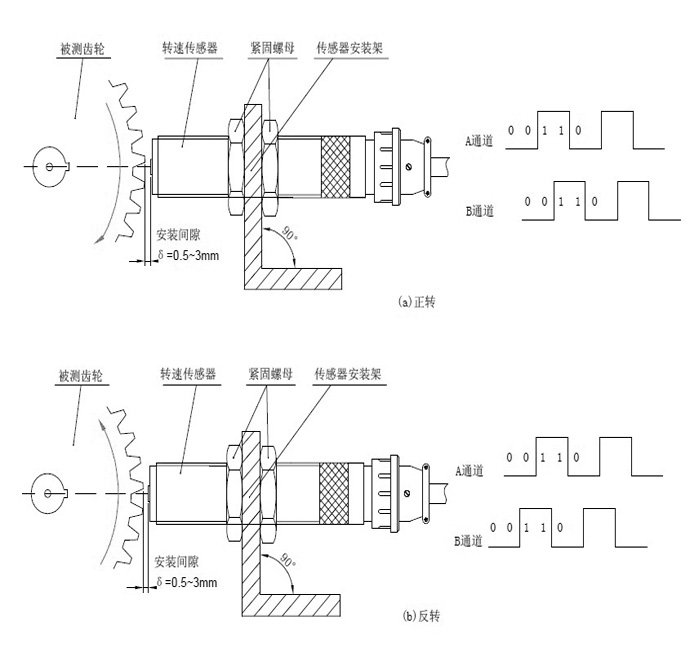

安裝示意圖

選型指南

CZ500 - A□□□ - B□□ - C□□

注：常規訂貨電纜長為2.5米。
