2015-7-6 閱讀(4882)
每個月上海隆拓都會組織一場關于儀器儀表如何安裝使用的培訓，今天學習的主題就是如何安裝使用皮托管傾斜式微壓計：
安裝使用前首先我們應該先了解什么是皮托管、傾斜式微壓計？
皮托管，又名“空速管"，“風速管"，英文是Pitot tube。皮托管是測量氣流總壓和靜壓以確定氣流速度的一種管狀裝置，由法國H.皮托發明而得名。嚴格地說，皮托管僅測量氣流總壓，又名總壓管；同時測量總壓、靜壓的才稱風速管，但習慣上多把風速管稱作皮托管。
傾斜式微壓計是一種可見液體彎面的多測量范圍液體壓力計，供測量2KPa以下氣體的正壓、負壓、差壓的使用。具有測量精度高，攜帶方便，安全可靠等優點，廣泛應用于醫藥衛生、實驗室、建筑空調、通風、環境監測、凈化房測試或標定。
了解產品的基本用途后，下面就開始了解具體的怎么使用：
1、皮托管使用首先要正確選擇測量點斷面，確保測點在氣流流動平穩的直管段。為此，測量斷面離來流方向的彎頭、變徑異形管等局部構件要大于 4 倍管道直徑。離下游方向的局部彎頭、變徑結構應大于 2 倍管道直徑。
2.測量時應當將全壓孔對準氣流方向，以指向桿指示。測量點插入孔應避免漏風，可防止該斷面上氣流干擾。用皮托管只能測得管道斷面上某一點的流速，由于斷面流量分布不均勻，因此該斷面上應多測幾點，以求取平均值。
3.使用前測試一下暢通性。小靜壓孔經常檢查，勿使雜質堵塞小孔使用后及時清潔內外管，以保證長期良好狀態。

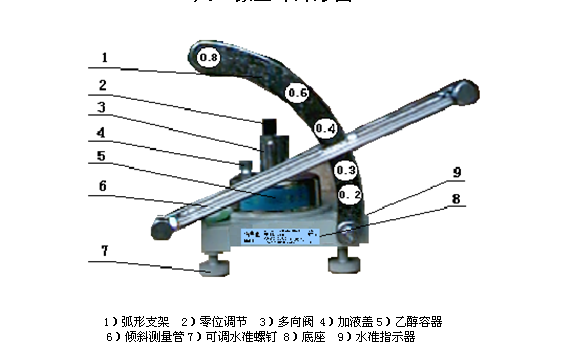

4、然后開始連接傾斜式微壓計：
正壓力測量：將多向閥上“＋"對齊1號接嘴，用橡膠管把2號接咀與測量
管支架上端接咀連接，被測正壓力的接頭與1號接咀相連。
負壓力測量：保持正壓力測量時的多向閥的位置及橡膠管的連通方式，被測
負壓力的接頭與3號接咀連接。
差壓測量：保持正壓力測量時的多向閥的位置及橡膠管的連通方式，被測高
壓力的接頭與1號接咀連接，被測低壓力的接頭與3號接咀連接。
